PDA上盖实例

日期:2016/10/18 21:28:00 阅读:260


PDA面壳

建议完成时间:3.5小时

1.      新建一个文件,

2.      单位设置为mm,

3.      第21层设为工作层,建立草图,安放面为xc-yc ,水平方向X轴

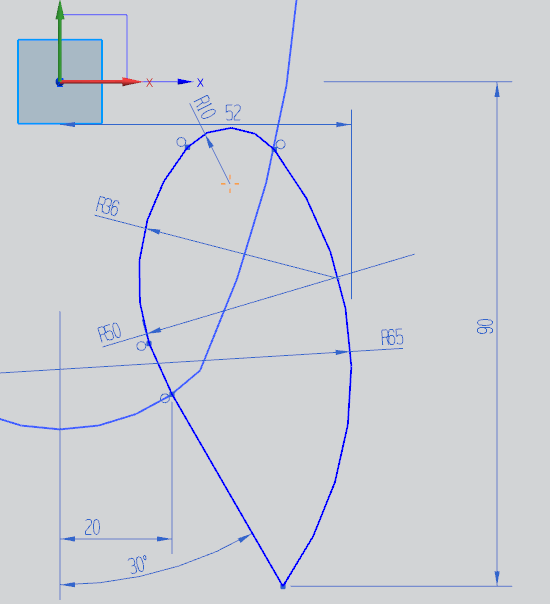

4.      建立如下草图:

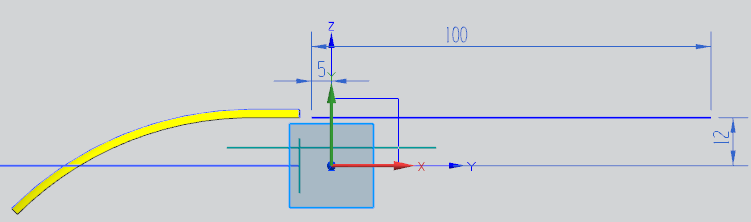

5.22层为工作层,建立草图:

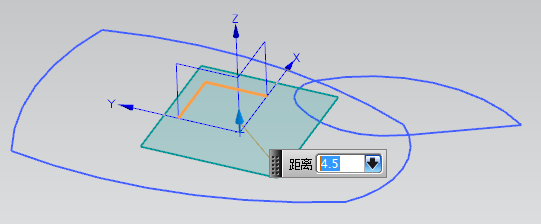

6.62层为工作层,作xc-yc的偏移面,距离为4.5

7.23层为工作层,建立草图,安放面为62层的相对基准面

8.24层建立草图,如下

9.1层为工作层,拉伸21层草图,方向+Z轴,起始为0,终止为20,角度为0。  拉伸24层草图

10.继续拉伸23层草图,方向+Z轴,起始为-10,终止为20,角度为-3。并与刚拉伸实体相减,得结果如下

11.63层为工作层,建立与61层xc-zc平面相关基准面,距离为-8

12.25层建立草图,作出下面图形

13.26层建立草图,安放面为63层偏移面,作出下图



14.81层为工作层,利用25,26层建立扫描面

15.27层建立草图,如下

16.81层为工作层,拉伸27层草图,起始为-60,终止为60

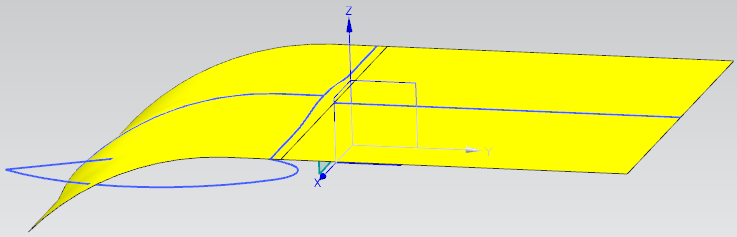

17.作扫描面和拉伸面的桥接面,并缝合它们

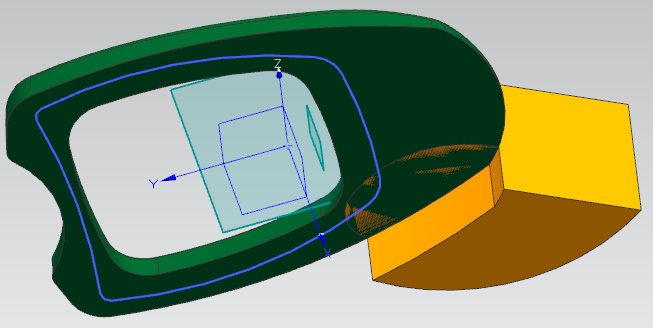

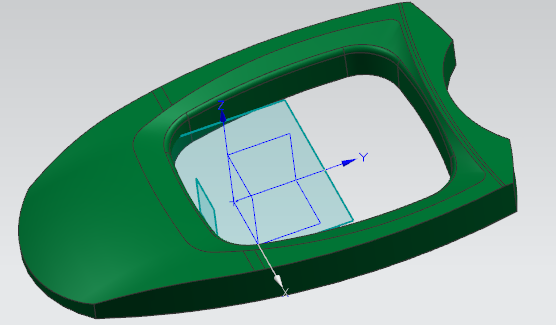

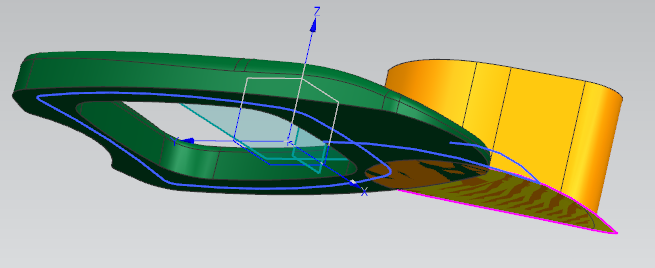

18.1层为工作层,用81层曲面对实体修剪,得结果如下

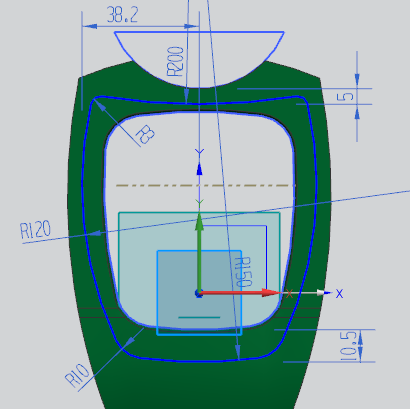

1928层工作层,安放面为xc-yc,作出草图



2041层工作层,将28层草图沿+Z 轴投影至1层实体表面,42层工作层,将23层草图向上偏移5

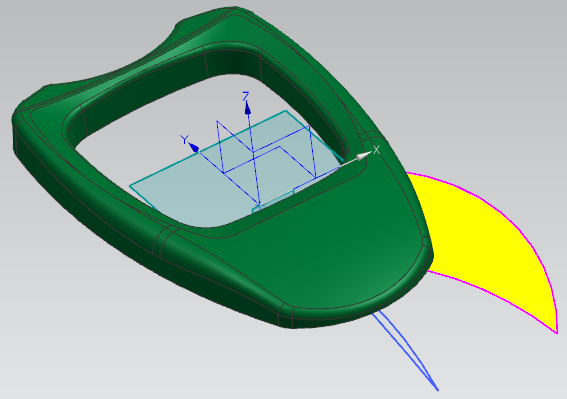

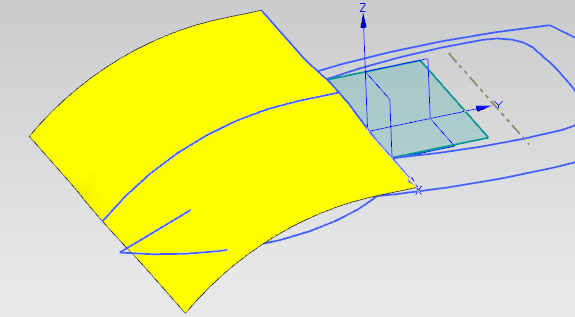

2182层工作层,用过曲线 将投影线和偏移线作出曲面,对齐方式为 弧长对齐,得下图

22.利用曲面修剪掉实体,61层为工作层将曲线一部分偏移1.5个单位,并将它修剪成下图结果







23.利用修剪曲线分割实体面,并用边缘拔模,方向+Y,角度10,倒圆分割边界,得下面结果

24,倒圆边界,R=2,并对实体侧面拔模,方向+Z,角度3

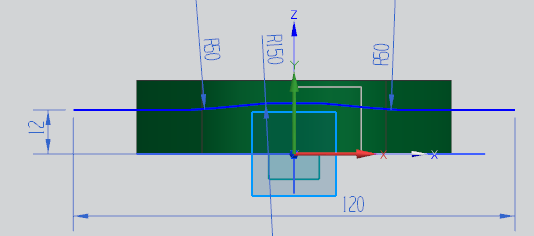

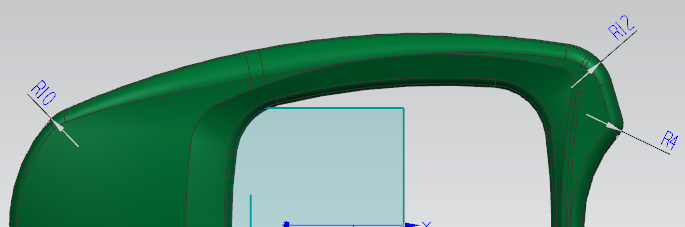

25.作变径圆角,如下

26.拉伸22层草图,起始为-20,终止为30。创建实体。并拉伸21层与22层区域,修剪的1层实体底面,相减得下图

27.29层建立草图,安放面为yc-zc 平面,并作2层实体部分抽取曲线,作出下图

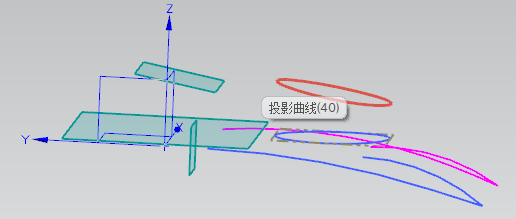

28.45层工作,分别投影曲线至2层实体侧面,方向为+X,得下图

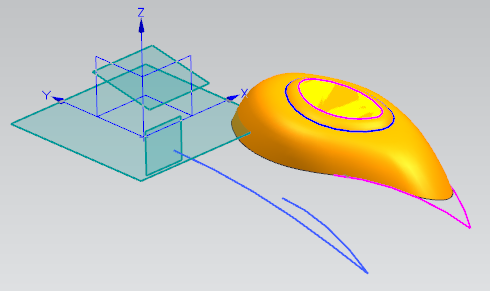

29.83层作网格面,并控制与一面相切,得下图。

30.利用网格面修剪实体,并在尖角到圆角R=10。

31.30层工作层,建立草图,安放面xc-yc ,作出下图

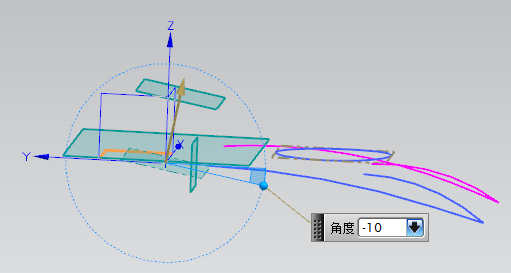

32.64层为工作层,作xc-yc面和X轴成-10度角的基准面,再作偏移面,距离20,如下图

33.46层工作,将30层草图沿+Z方向投影到偏移面上,并由投影线作出边界平面

34.84层工作,2层可选层,利用过曲线够建曲面,对齐方式为弧长对齐,和边界平面相切,并将曲面和边界平面缝合,然后将实体用曲面替换掉。

35.47层工作,将46层投影线向上偏移,高度为2,角度为60 。同样做边界平面。利用两组曲线够建过曲线,与上边界平面相切。作出实体后作布尔运算相加,得下面结果

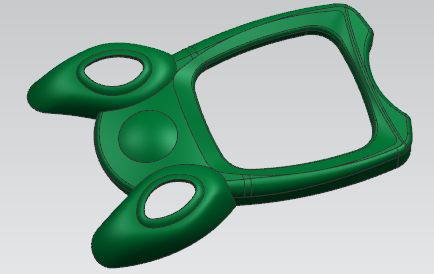

36.利用61层基准面镜像实体,并与第1层实体相加,得下图

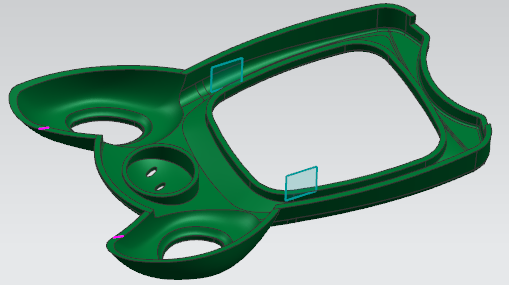

37.挖空实体底面,厚度为2(如挖空不了,可适当增加误差值)

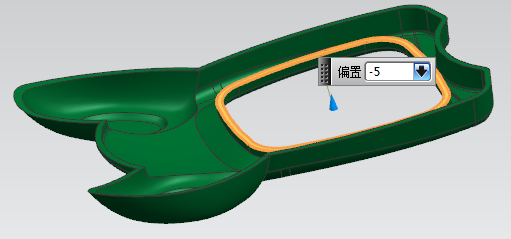

38.将实体中间屏幕面偏移-5,得如下结果

39.拉伸上部表面,方向向-Z轴,减掉实体,并镜像操作

40.31层工作,作草图,安放面xc-yc,作出草图

其中椭圆长半轴3,短半轴1,旋转角度为60°(椭圆可欠约束)

41. 48层工作,投影大圆到实体内表面上,方向+Z 轴。



42.32层工作,建立草图,安放面yc-zc,建立图形

43.85层工作,建立网格面,并偏移2个单位,用实体上表面修剪,保留上面部分。

44.用偏移面替换实体,并用网格面修剪掉实体一部分,得结果如下

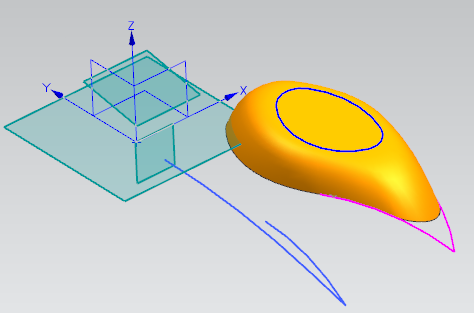

45.拉伸大圆曲线,修剪至实体内表面,相加,偏置值为1.5  ,并将底面偏移-4  ,得结果如下

46.拉伸椭圆,相减,并阵列 x方向个数为3,距离为7y方向个数为1,距离为0,倒圆角R=0.5,得下图

47.65层工作,作yc-zc的相关基准面,分别偏移 + - 30 ,然后求出截面线,并分割曲面。

48.拉伸分割后的曲面,方向+Z,起始为0,终止为4,并对侧面增厚1个单位,与1层实体相减,完成图形。

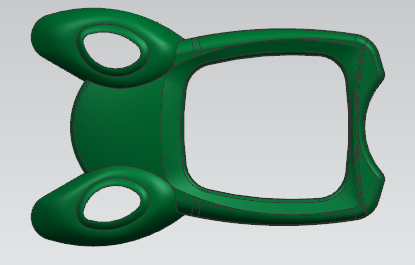

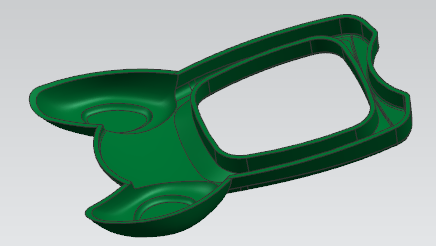

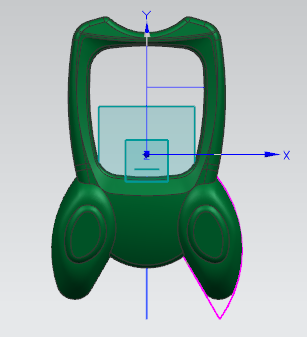

完成后的产品:
